雙排榫槽機，是一款面向定制化實木、板式家具大規模生產的高端數控專用設備。其核心功能是高效、精準地在長尺寸木料上一次性加工出多個榫眼或溝槽，徹底改變了傳統打眼設備單件、單工序、低精度的作業模式。廣泛應用于桌椅、百葉窗、竹木躺椅等產品中。
該設備創(chuàng )新性地采用“雙工位、雙排刀”設計，兩個加工工位可交替進行上料與加工，實現不間斷流水作業，最大化設備利用率。每個工位上配備的兩排獨立榫槽加工單元，可同時對一根或并列多根木料進行加工，效率可達傳統設備的十倍以上，是批量化、標準化生產的核心利器。
關鍵工藝要求
動態精度：定位精度≤0.08mm，重復定位精度≤0.05mm。長軸（5.5米）全行程精度一致，無累積誤差。
高速平穩性：空程移動速度≥30m/min，加工速度≥10m/min。在高速啟停及換向時，機械振動小，保證加工面光潔無振紋。
負載適應性：能夠應對木材材質不均（如節疤、紋理）帶來的切削負載突變，系統需有強抗擾動能力，保持速度與位置穩定。
連續作業可靠性：在粉塵、震動環境下，可每天連續工作16-24小時，無停機故障，確保大批量訂單的交付周期。

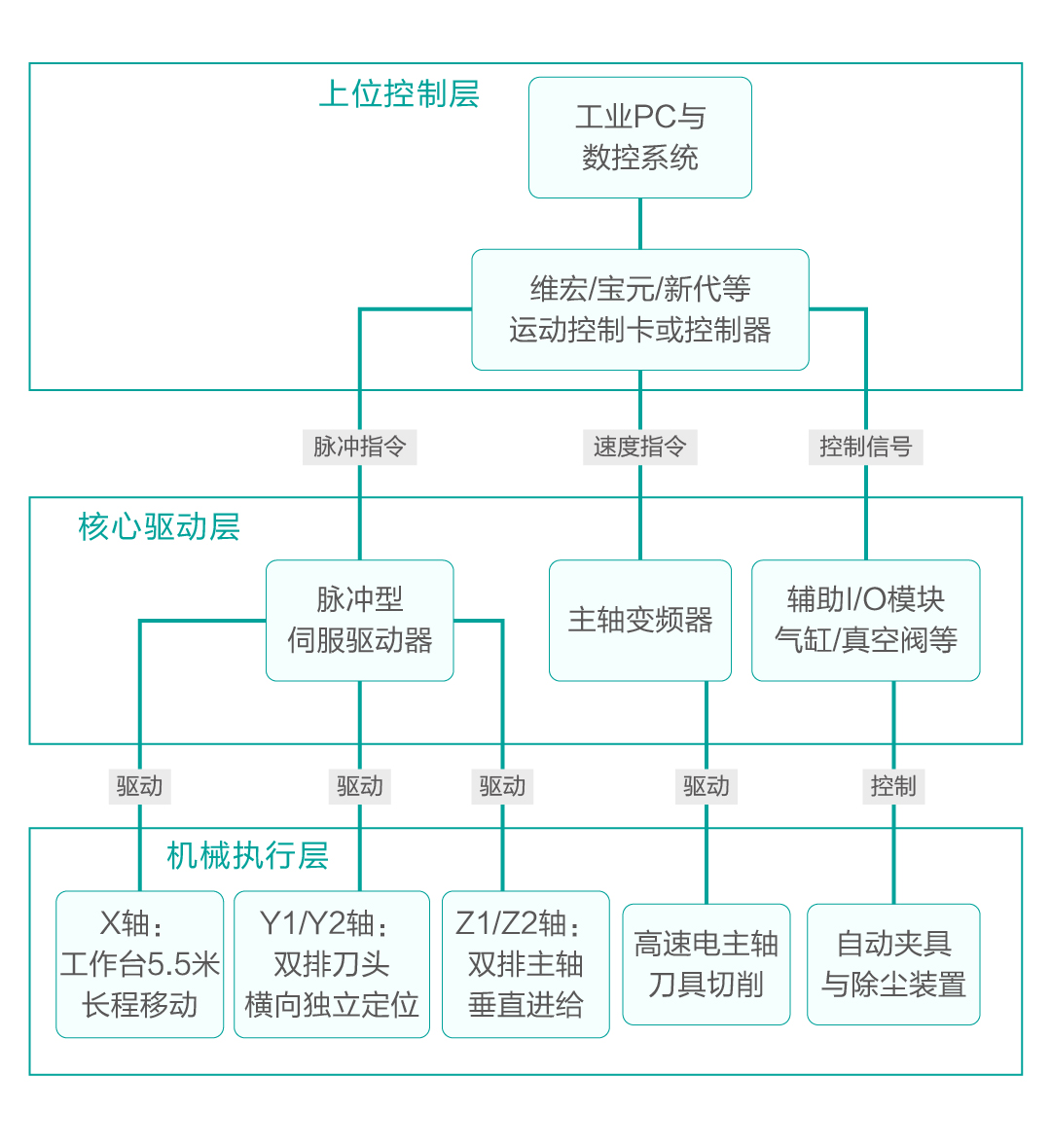

方案配置
驅動器型號：CD200-F4R0 + CD200-F6R5 + CD200-F8R5
控制系統：億圖開槽機控制系統
方案優勢
卓越的精度與表面質量：采用17位高精度編碼器電機與高性能伺服驅動器，自整定功能可準確測量機械軸的慣量比，便于快速 調整伺服相關參數使其達到最優化，從而使得加工的榫槽內壁光滑、無毛刺，有效提升正圓度，實現“無縫組裝”的家具品質。
極高的生產效率和穩定性：雙工位與雙排刀設計使效率倍增。脈沖總線伺服方案抗干擾強，支持高速高頻指令，確保設備在長期連續高負荷運行下穩定可靠，無丟步，大幅降低廢品率。
調試便捷：驅動器支持參數自整定，通常只需微調幾個參數即可完成調試，極大縮短設備交付與維護時間。
廣泛的行業適用性：此配置方案不僅適用于超長雙排榫槽機，其核心的脈沖總線伺服技術同樣可廣泛應用于其他木工機械，如五軸加工中心、精密開料機、多排鉆等，為木工設備制造商提供了一套高性能、高可靠性的標準化驅動解決方案。
